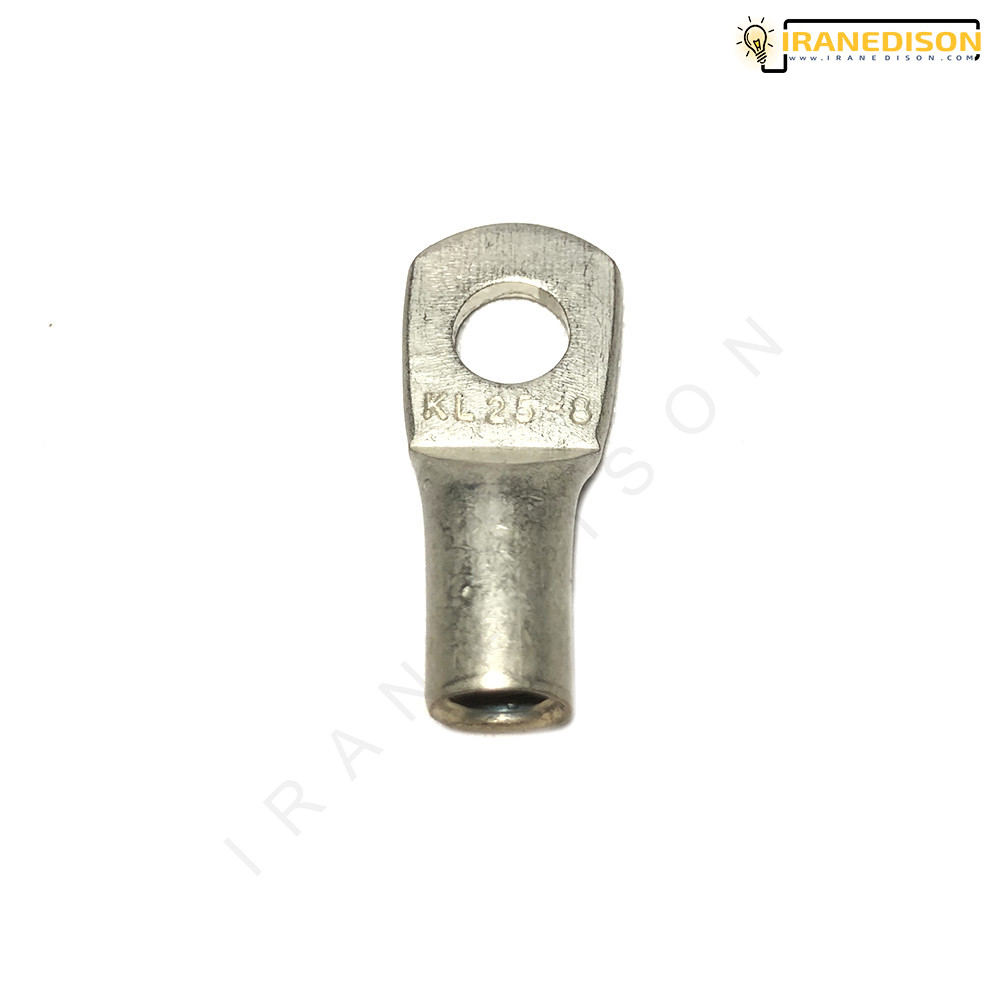

کابلشو مسی 25

9,900 تومان
افزودن به سبد خرید

کابلشو مسی 35

13,900 تومان
افزودن به سبد خرید

کابلشو مسی و بی متال

قیمت کابلشو مسی برق و کابلشو بی متال در لاله زار جنوبی زیر فی بازار ارائه می گردد. این محصول قطعه برقی برای اتصال میان سیم و کابل به نقطه مد نظر نیز می باشد. این محصول همواره دارای انواع مختلفی بوده که در ادامه بصورت کامل آن را شرح خواهیم داد. اتصال این محصول بیشتر در تابلوهای برق ساختمانی و صنعتی مورد استفاده قرار می گیرد.

بطور معمول و استاندارد کابلشو پیچی از دو آلیاژ مس و آلومینیوم تولید می گردد. این کالای برقی جهت افزایش کیفیت و بهره بری هرچه بیشتر، با روکش قلع اندود آبکاری می گردد. این امر از اکسید شدن و پوسیدگی در طی گذر زمان جلو گیری می کند.

قیمت کابلشو مسی و کابلشو بی متال

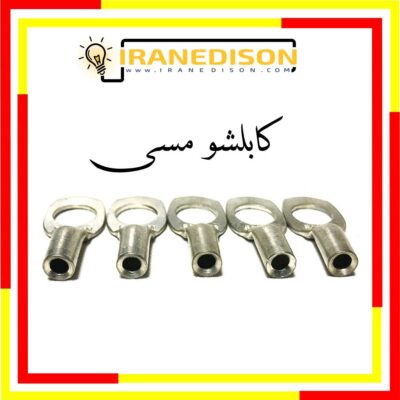

کابلشو مسی چیست؟

همانطور که گفتیم یکی از انواع کابلشو مسی نوع مسی آن نیز می باشد. این مدل کالای برق بیشتر میزان استفاده را در صنعت برق به خود اختصاص می دهد. و بصورت کامل از آلیاژ مس تولید گردیده و با آبکاری قلع به مشتریان ارائه می شود.

کابلشو برق به دلیل رسانایی بالا و ایمنی مناسب بهترین گزینه برای تجهیز در انواع تابلوهای برقی نیز می باشد. البته نوع سیم و کابل و سیستم تابلو خود عاملی بر تعیین این مدل از کالاهای برقی می باشد. که بسته به نقشه تاسیسات برق و نظر برقکار مشخص می گردد.

لازم به ذکر بوده که این نوع از محصولات در صنعت برق توسط ایزار و تجهیزات مخصوص نصب می گردد. اصلی ترین ایزار برای نصب این محصولات به سیم و کابل آموزش پرس کابلشو نام دارد. این ابزار در دو نوع هیدرولیک و دستی با سر لقمه های گوناگون استفاده می کردد.

جدول سایز کابلشو

جدول سایز کابلشو با توجه به سیم اشفان و مفتولی و ابعاد مختلف آن بطور تفکیکی به شرح زیر نیز می باشد:

سایز کابلشو

سیم افشان

سیم مفتولی

سوراخ پیچ

سایز 6

سیم 6 افشان

سیم 10 مفتولی

سوراخ 6

سایز 10

سیم 10 افشان

سیم 16 مفتولی

سوراخ 6

سایز 16

سیم 16 افشان

سیم 25 مفتولی

سوراخ 8

سایز 25

سیم 25 افشان

سیم 35 مفتولی

سوراخ 8

سایز 35

سیم 35 افشان

سیم 50 مفتولی

سوراخ 10

سایز 50

سیم 50 افشان

سیم 70 مفتولی

سوراخ 10

سایز 70

سیم 70 افشان

سیم 95 مفتولی

سوراخ 12

سایز 95

سیم 95 افشان

سیم 120 مفتولی

سوراخ 12

سایز 120

سیم 120 افشان

سیم 150 مفتولی

سوراخ 12

سایز 150

سیم 150 افشان

سیم 185 مفتولی

سوراخ 12

سایز 185

سیم 185 افشان

سیم 240 مفتولی

سوراخ 16

سایز 240

سیم 240 افشان

سیم 300 مفتولی

سوراخ 16

سایز 300

سیم 300 افشان

سیم 400 مفتولی

سوراخ 20

سایز 400

سیم 400 افشان

سیم 500 مفتولی

سوراخ 20

تولید کابلشو برق

تولید کابلشو مسی و آلومینیومی در مقایسه با نوع بیمتال بسیار ساده می باشد. اولین لازمه برای تولید این کالای برقی تهیه لوله از جنس مس یا آلومینیوم است. در اکثر مواقع تولید کنندگان این نوع لوله ها را از کارخانه مس شهید باهنر تهیه کرده تا قیمت تولید کاهش یابد.

لازم به ذکر است تا بدانیم که این نوع از اتصالات مسی و قطعات برقی معمولا برای تولید تنها به یک محیط کارگاهی نیاز دارند. و فضای تولید آنها به متراژ بالا نیازی ندارد. تنها ماشین تولیدی آن که فضایی را اشغال کرده، دستگاه پرس در تناژ مختلف است.

در ادامه تولید کننده لوله را در ابعاد ریز که استاندارد آن تعریف شده تقسیم و برش می دهند. بطور مثال در کابلشو 35 و 70 بهترین طول لوله برای برش 5 سانتی متر نیز می باشد. هرچه طول لوله بالاتر در نظر گرفته شود، بطبع کیفیت کار به دلیل نگهدارندگی بیشتر بالا می رود.

پس از برش لوله به ابعاد مد نظر به مرحله پرس کابلشو نیز می رسیم. در این مرحله بخشی از لوله در زیر پرس قرار گرفته و آماده برای اجرای مرحله بعدی نیز می گردد. قدرت دستکاه و ماشین پرس بسته به سایز و قطر لوله دارد. مثلا هر دستگاهی توان پرس لوله 240 یا 300 را ندارد.

بعد از اینکه لوله مد نظر را پرس نمودیم، قسمت مرکزی پرس شده را با دستگاهی پرچی سوراخ می نمائیم. این سوراخ جهت اتصال با پیچ به نقطه مد نظر درج می گردد. سایز سوراخ پیچها طبق استانداردهای مختلف بسته به سایز کابلشو مشخص می گردند.

بطور مثال در کابلشو 16 بصورت نرمال و استاندارد از سوراخ پیچ 8 استفاده می شود. اما سایزهای پیچ 6، 10، 12 هم در برخی موارد تولی می گردد.

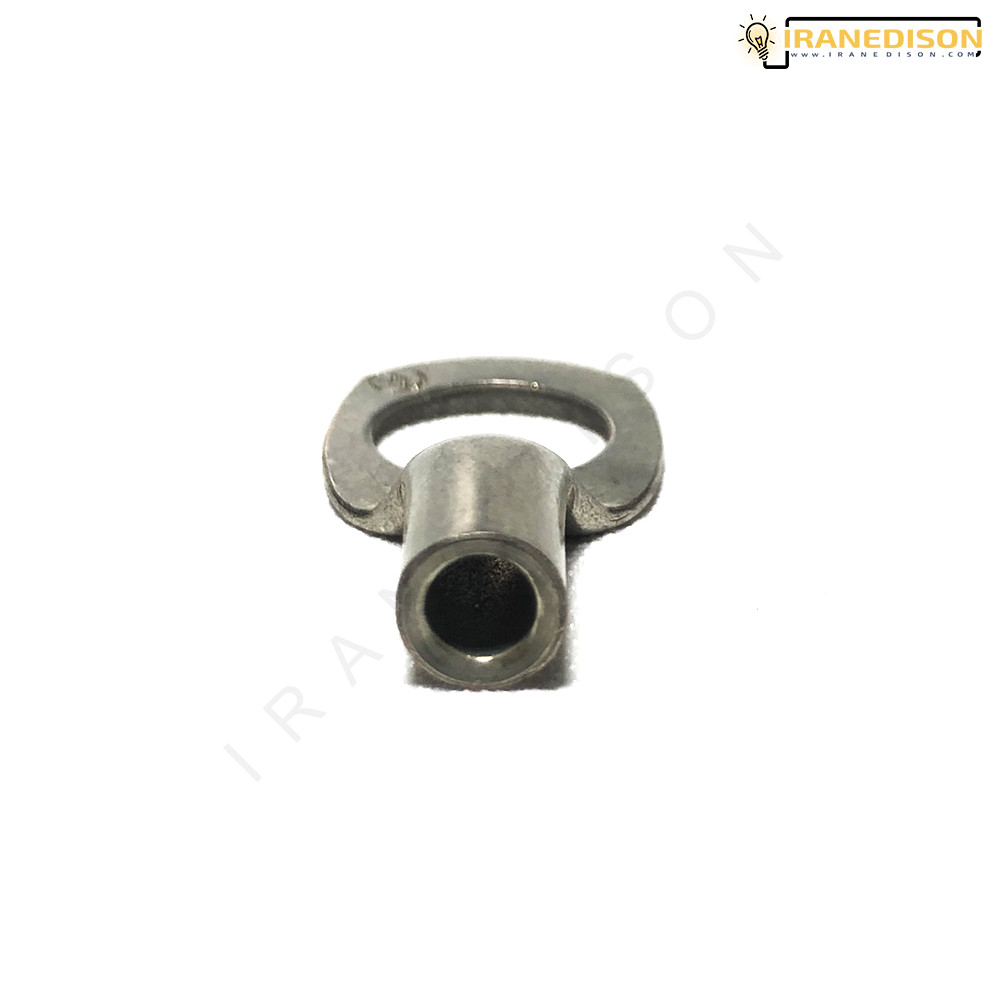

قبل از اجاری مرحله آخر می توان در تولید کابلشو ، چاک خطی بر روی آن ایجاد کرد که خرج کار به دلیل زمان گیر بودن آن بالا می رود. این چاک برای این تعبه شده تا از به راحتی رسیدن کابل به نقطه انتهای لوله را مشاهده کنیم و بعد عمل پرس به سیم و یا کابل را انجام دهیم.

مرحله آخر که در کیفیت محصول نهایی مهم بوده، آبکاری نیز می باشد. بیشترین نوع آبکار کابلشو قلع اندود نیز می باشد. زیرا آبکاری قلع اندود مقاومت بالاتری در برابر فرسایش را دارد. همچنین خود آلیاژ قلع به دلیل ماهیتی که دارد دارای رسانایی بالای الکتریسیته نیز می باشد.

کابلشو آلومینیوم چیست؟

کابلشو آلومینیوم نیز همانند نوع مسی نیز تولید می گردد. با این تفاوت که تنها نوع آلیاژ آن آلومینیوم نیز می باشد. وزن این نوع محصول برقی در مقایسه با نمونه مسی سبک تر بوده، و از قیمت ارزان تری برخوردار است.

بهترین نوع استفاده از نوع آلومینیومی در اتصال سیم و کابل آلومینیومی به تابلو برق نیز می باشد. همچنین قیمت این محصول بصورت نمره ای محاسبه شده، و از سایز 10 به تولید می رسد.

یکی از تفاوت های مهم و نمایان میان کابلشو آلومینیوم با نمونه مسی و بی متال قیمت آن است. قیمت نمونه آلومینیومی به دلیل ارزش آلیاژ ان در مقایسه با نمونه هایی که اشاره نمودیم بسیار کمتر بوده که استفاده از آن در بحث اقتصادی را می طلبد.

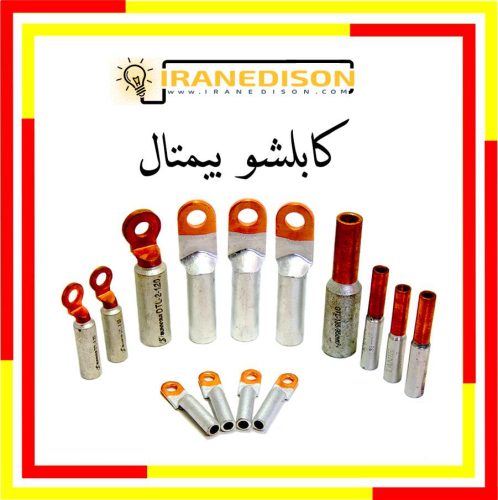

کابلشو بی متال چیست؟

تولید کابلشو بی متال چیست ؟ (بیمتال) در مقایسه با نمونه مسی و آلومینیوم متفاوت است. در واقع این نوع کالا کاربرد تبدیلی دارد، و در دو نوع DTL1 و DTL2 (تیپ 1 و تیپ 2) تولید می گردد.

کابلشو بی متال از دو بخش مسی و آلومینیومی تشکیل شده؛ اگر بخواهیم کاربرد آن را ساده شرح دهیم باید اینطور بگوییم که وظیفه آن تبدیل و اتصال کابل مسی به تابلو برق و شمش آلومینیومی و مسی نیز می باشد.

کابلشو بی متال با بهترین قیمت خرید

نحوه انتخاب کابلشو

نحوه انتخاب کابلشو چگونه است ؟ پاسخ این سوال را باید با توجه به سطح مقطع سیم و کابل مورد استفاده برای آن در نظر گرفت. با توجه به جدول سایز کابلشو ، باید این کالای برقی را بگونه ای انتخاب نمود که سیم و کابل درون آن وارد شود. بگونه ای که پس از وارد کردن سیم و کابل بطور چفت درون آن قرار بگیرد.

اینکه چه سایز را برای سیم و کابل انتخاب نمائیم به مرتن ساده است. زیرا سایز کابلشو مسی ، آلومینیومی و بی متال با توجه به سایز سیم و کابل مورد استفاده برای خود تنظیم گردیده است. بطور مثال کابلشو 50 کلوته ، جهت نصب سیم با سایز 50 نیز طراحی شده است.

سایز کابلشو های مختلف

نمونه مسی و آلومینیومی دارای سایزهای استاندارد در ابعاد مختلف نیز می باشد. تمامی تولید کنندگاه باید این ابعاد را طبق اصول جهانی رعایت کنند؛ تا به سادگی سیم و کابلها را پوشش دهند، و بدون هیچگونه مشکلی در کار نصب گردد.

سایزهای کابلشو مسی و سایر آلیاژها بطور معمول در نمره 6، 10، 16، 25، 35، 50، 70، 95، 120، 150، 185، 240، 300، 400، 630 تولید می گردد. هرکدام از این سایزها دارای سوراخ پیچ های گوناگونی است.

انداره سوراخ پیچ های هر سایز دارای نرمی نیز می باشد. در غیر این صورت تولید سفارشی نیز محسوب می شود. در ادامه به سایز و سوراخ پیچ نرم نیز می پردازیم:

  • سایز 6 دارای سوراخ پیچ نمره 6؛
  • سایز 10 دارای سوراخ پیچ نمره 6؛
  • سایز 16 دارای سوراخ پیچ نمره 8؛
  • کابلشو 25؛
  • سایز 35 دارای سوراخ پیچ نمره 8؛
  • سایز 50 دارای سوراخ پیچ نمره 10؛
  • سایز 70 دارای سوراخ پیچ نمره 12؛
  • سایز 95 دارای سوراخ پیچ نمره 12؛
  • سایز 120 دارای سوراخ پیچ نمره 12؛
  • سایز 150 دارای سوراخ پیچ نمره 12؛
  • سایز 185 دارای سوراخ پیچ نمره 16؛
  • سایز 240 دارای سوراخ پیچ نمره 16؛
  • سایز 300 دارای سوراخ پیچ نمره 16؛

قیمت کابلشو مسی و بی متال

اصلی ترین معیاری که در تعیین قیمت کابلشو تاثیر گذار بوده، میزان مس و آلومینیوم مصرفی در تولید آن نیز می باشد. بدیهی است که هرچه میزان این آلیاژها بیشتر در تولید این قطعه برقی استفاده شود، قیمت آن به مراتب افزایش می یابد.

البته عامل های گوناگونی در تعیین قیمت کابلشو مسی تاثیر گذار می باشند. سایز کابلشو در نمونه مسی خود اثر مستقیم در تعیین قیمت دارد. بطور معمول در سایزهای پایین (6،10،16) و سایزهای بالا (185،240،300...) به نصبت وزن قیمت ها بالا تر نیز می باشد.

در برخی موارد و مصارف صنعتی نیاز به طراحی و ساخت سفارشی این محصول بوده که خود به عنوان جنس خارج از نرم قیمت خاص خود را دارد. اینگونه که مهندسین cabl shoes را توسط سیستم طراحی کرده و بر روی نقشه پیاده سازی می نمایند؛ تولید کننده طبق تمامی ابعاد آن را پیاده سازی می کند.

بطور کلی تمامی مواردی که فروش کابلشو را خارج از نرم کند، با توجه به وزن مس یا آلومینیوم موجب افزایش قیمت می شود. کارهای اضافه ای که بر روی آین کالا صورت می گیرد (همچون ایجاد چاک و زاویه دار نمودن...) از جمله این موارد نیز می باشد.

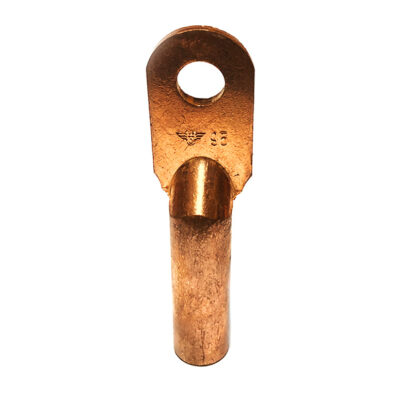

آنواع کابلشو آبکاری مسی

مزایا استفاده از کابلشو

امروزه رعایت اصول ایمنی در امور تاسیسات مختلف و تمامی شاخه های آن امری مهم قلمداد می شود. در تاسیسات برق، برقکاران بایستی کار را به نحو احسنت انجام دهند تا کاری اصولی را در اختیار مصرف کننده قرار دهند.

استفاده از کابلشو در تمامی اتصالات سیم و کابل امری الزامی است. این مهم موجب گردیده تا اتصالی امن ایجاد شود و هیچگونه نوسان و تولید حرارتی صورت نگیرد. این کالا موجب گردیده تا تمامی سیم را پوشش دهیم و به سادگی اتصال را ایجاد کنیم.

نکته مهم استفاده از کابلشو مسی استاندارد بوده، تا تمامی اتصالها و خطرات احتمالی ایز میان رود. بلندی آن باعث شده بخش بیشتری از سیم را پوشش دهد، و موجب جدایی نشود. درصد مس لوله باید بالا باشد تا جریان الکتریسیته را به خوبی از خود رد کند.

معنی کلمه کابلشو چیست؟ معنای آن cabl shoes در لاتین آن پیدا بوده، معنی این جمله کفش کابل نیز می باشد. در واقع کفش به معنای پوشش در نظر گرفته شده و کابل را مانند کفش محافظت می کند.

علائم و اعداد روی کابلشو چیست ؟

تمامی نمونه های کابلشو مسی ، آلومینیومی و بیمتال دارای اعداد و حروفی بوده که بر روی آنها حک شده است. این کاراکترها نشان از مشخصاتی بوده که نوع استفاده و میزان کاربرد آن را نمایان می کند.

کاراکترهای درج شده بروی این محصول اول دارای حروف بوده؛ و بعد از آن عدد آن درج گردیده. حروف ابتدایی نماد خلاصه برند تولید کننده آن است. اعداد مشخص شده نیز نشان از ابعاد و سوراخ پیچ آن است.

در ایران بیشترین حروفی که بر روی این نوع از محصولات درج شده حروف KL نیز می باشد. این کلمات لاتین مختصر برندهای کلاته و کلوته است. که به عنواع یک کاراکتر استاندارد و خوب نیز شناخته می شود.

اعدادی بعد از حروف لاتین آمده در دو بخش تقسیم می گردد. اعداد اول شامل مشخصه سایز CABL SHOE بوده که به تناسب با سایز سیم و کابل انتخاب می شود. این اعداد شامل: 6 - 10 - 16 - 25 - 35 - 50 - 70 - 95 - 120 - 150 - 185 - 240 - 300 - 400 -630 می باشد.

عدد بعدی که در ادامه هک شده، به معنای سایز سوراخ پیچ کابلشو نیز می باشد. این عدد برای تعیین سوراخ پیچ در نقطه اتصال است. بطور کلی این اعداد شامل: 6 - 8 - 10 - 12 - 14 - 16 نیز می باشد. بطور مثال مورد 8* 25 نشان از سایز 25 با سوراخ پیچ 8 است.

شناخت جنس اصل از تقلبی

امروزه با توجه به افزایش قیمت ها، عدده ای سودجو دست به تولید محصولاتی بی کیفیت و تقلبی زده اند. بنابراین باید پارامترهایی را جهت شناخت هرچه بهتر کالای اصلی از تقلبی را بشناسیم. لذا در بخش مسائل مسی باید به نکاتی توجه نمود که در ادامه به آن می پردازیم.

خلوص کالاهایی که از مس تولید شده، با چشم و بصورت فیزیکی مشکل و یا غیر ممکن است. لذا جهت کسب اطلاع از خلوص قطعه مسی باید از دستگاه لیزری مس سنج استفاده نمود. اما نوع مس بودن آلیاژ کالا را بشکل فیزیکی و دستی می توان تشخیص داد.

ابتدا تفاوت کابلشو مسی و آلومینیومی را در ظاهر باید بدانیم. اصلی ترین پارامتر وزن بسیار کم در برابر مس می باشد. بطور مثال اگر سایز 35 را در هر دو نوع از آلیاژ کنار هم گذاریم، وزن کم و محسوس آلومیننیوم را حس می کنیم.

مورد بعدی در ظاهر آن قابل تشخیص می باشد. آبکاری قلع از نظر کیفی بر روی کابلشو آلومینیومی نسبت به جنس مسی آن بیشتر است. در نمونه مسی شاهد ضبری و گودی هایی بر روی آن هستیم. درحالیکه قلع بر روی آلومینیوم بصورت یکدست قرار دارد.

تشخیص کابلشو مسی که بر وری آن آبکاری قلع قرار دارد بسیار ساده است. برای شناخت این موضوع کافیست cabl shoes را بر روی کناره شیشه یا اره کشید. اگر رنگ مسی در لوله نمایان شده نشان از اصالت کالا نیز می باشد.

بازار داخلی کابلشو

از آنجا که کشور ایران از نظر منابع معدنی فلز مس بسیار غنی بوده، تولید اغلب کالای برقی که در تولید آن مس نیاز هست در داخل صورت می گیرد. و صرفه اقتصادی به علت قیمت ارزان این فلزتولید داخلی می باشد.

کابلشو مسی نیز از این نظر مثتثنی نیست؛ با این حال بازار داخلی آن جایگاه اصلی را در مقایسه با نمونه های خارجی دارد. از اینرو واردات آن هیچگونه توجیه اقتصادی ندارد. فروش این محصول در ایران رابطه مستقیم با رشد صنعت نیز دارد.

تنها مواردی که از نظر اقتصادی برای واردات ایت محصول صرفه اقتصادی دارد، کابلشو بی متال نیز می باشد. زیرا فرایند تولید آن به دلیل ترکیب مس و آلومینیوم با یکدیگر متفاوت است. با اینکه نمونه های داخلی آن نیز با کیفیت کمتر موجود می باشد.

در سالهای گذشته که تولید کابلشو بیمتال و مسی در ایران کمتر بود، واردات آنها به مراتب پر رنگتر نشان داده می شد. یکی از قطب های وارد کننده این محصول برقی از کشور آلمان بود که بطور معمول با برند زیمنس (zeimens) به بازار داخلی وارد می شد.

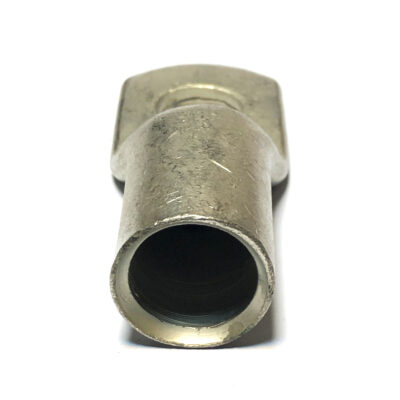

اتصالات مسی سیم و کابل

طراحی و نصب

در برخی موارد کابلشو در نمونه مسی و آلومینیومی خارج از نرم بازار می باشد. در این حالت مهندس و طراح برق بایستی نقشه آن را ترسیم نماید، تا طبق الگوی آن در کارگاه عملی گردد. این شیوه بطور معمول در پروژه های صنعتی عظیم اتفاق می افتد.

نقشه و طراحی آن که توسط مهندس برق صورت گرفته، شامل مواردی چون ابعاد طول، عرض و ارتفاع می باشد. همچنین قطر سوراخ پیچ، تعداد سوراخ پیچ، فواصل سوراخ پیچ، میزان قطر و گوشت لوله کابلشو و مواردی از این قبیل در نقشه مشخص می گردد.

هزینه طراحی و اجرا این نوع کابلشو در نمونه مسی؛ به مراتب بالاتر می باشد. زیرا وقت و میزان عملیاتی که صورت گرفته و انرژی که تولید کننده برای تولید این قطعه برقی صرف کرده، موجب شده تا قیمت کابلشو این مدلی و هزینه تولید آن به مراتب افزایش یابد.

برندهای تولید کابشو مسی

برندهای تولید کننده در این حوزه به مراتب محدود بوده و بیشتر تولید کننده ها بصورت کارگاهی محصولات خود را ارائه می دهند. برند های کلاته، کابلشو کلوته، شاهین مفصل و... از جمله شرکت ها و تولید کنندگان بوده که در تولید کابلشو مسی شناخته شده اند.

برند شاهین مفصل از قدیمی ترین و بنام ترین نمونه تولید کنندگان کابلشو مسی و آلومینیومی در ایران  می باشد. بعد از آن برند های کلاته و کابلشو کلوته به این مسیر با قدرت و رقابت بالا ادامه داده و امروزه به عنوان برندهایی آشنا و استاندارد شناخته می شوند.

در ادامه توجه شما را به مطلبی مفید در رابطه با سیم و کابل و اختراع سیم و کابل دعوت می نمایم. از اینکه مطلب ما را در این صفحه مطالعه نمودید صمیمانه سپاس گذار هستم.

A copper cable lug is a type of electrical connector that is used to attach a copper conductor to an electrical device or another copper conductor. These lugs are typically made of high-quality copper, which provides excellent conductivity and durability.

Copper cable lugs come in a variety of shapes and sizes to fit different types of copper conductors and electrical devices. They are often used in electrical wiring, power distribution systems, and other applications where reliable and secure connections are essential.

Copper cable lugs are typically crimped onto the end of a copper conductor using a specialized tool called a crimping tool. The crimping process compresses the lug onto the conductor, creating a secure and reliable connection.

Copper cable lugs are an important component of any electrical system and are used in a wide range of applications, including power plants, industrial machinery, and residential electrical systems. When selecting copper cable lugs, it is important to choose the correct size and type to ensure a safe and reliable connection.
Copper cable lugs are commonly categorized based on their size, shape, and application. They can be straight or angled, and they may be designed for different types of copper conductors, such as stranded or solid copper wires. Copper cable lugs may also be coated with materials such as tin, nickel, or silver to improve their resistance to corrosion and oxidation.

When selecting copper cable lugs, it is important to consider the current rating of the lug, which indicates the maximum amount of electrical current that the lug can safely carry. Other factors to consider include the lug's voltage rating, its temperature rating, and its compatibility with other components in the electrical system.

Copper cable lugs may be used in a variety of electrical applications, including connecting wires to circuit breakers, fuse boxes, and electrical panels. They are also commonly used in automotive and marine applications, where they may be exposed to harsh environmental conditions.

In summary, copper cable lugs are an essential component of electrical systems and provide a reliable and secure method of connecting copper conductors to electrical devices. When selecting copper cable lugs, it is important to choose the correct size and type to ensure a safe and reliable connection. One important consideration when working with copper cable lugs is the crimping process. It is essential to use the proper crimping tool and technique to ensure a secure and reliable connection. A poorly crimped lug can result in a loose or weak connection, which can cause electrical issues, such as voltage drops or even electrical fires.

To properly crimp a copper cable lug, it is important to strip the end of the copper conductor and insert it into the lug. The conductor should fit snugly into the lug, but not be too tight. Once the conductor is inserted, the crimping tool should be used to compress the lug onto the conductor. This creates a tight and secure connection that can withstand high levels of electrical current.

Copper cable lugs may also be used with other components, such as heat shrink tubing or electrical tape, to provide additional protection against environmental factors or physical damage. These accessories can help prevent corrosion, moisture buildup, and other issues that can impact the performance of the electrical system.

Overall, copper cable lugs are an important component of electrical systems and provide a reliable and secure method of connecting copper conductors to electrical devices. When working with copper cable lugs, it is important to follow proper installation techniques and use the correct size and type of lug for the application to ensure a safe and reliable connection.
